1、電源完整性（PI）簡介

    電源完整性（PI，Power Integrity)就是為板級系統提供一個穩定可靠的電源分配系統（PDS）。實質上是要使系統在工作時，電源、地噪聲得到有效的控制，在一個很寬的頻帶范圍內為芯片提供充足的能量，并充分抑制芯片工作時所引起的電壓波動、輻射及串?dāng)_。

2、電源完性仿真的必要性

    隨著超大規模集成電路工藝的發展，芯片工作電壓越來越低，而工作速度越來越快，功耗越來越大，PCB板的密度也越來越高，因此對電源供應系統在整個工作頻帶內的穩定性提出了更高的要求。電源完整性設計的水平直接影響著系統的性能，如整機可靠性，信噪比與誤碼率，及EMI/EMC等重要指標。板級電源通道阻抗過高和同步開關噪聲SSN過大會帶來嚴重的電源完整性問題，這些會給器件及系統工作穩定性帶來致命的影響。PI設計就是通過合理的平面電容、分立電容、平面分割應用確保板級電源通道阻抗?jié)M足要求，確保板級電源質量符合器件及產品要求，確保信號質量及器件、產品穩定工作。

3、什么情況下需要仿真

（1）擔心當前布局的電容濾波效果不能滿足要求。

（2）板上小電壓大電流種類繁多，擔心壓降和噪聲。

（3）電源網絡走線狹長，存在電壓降過高風險。

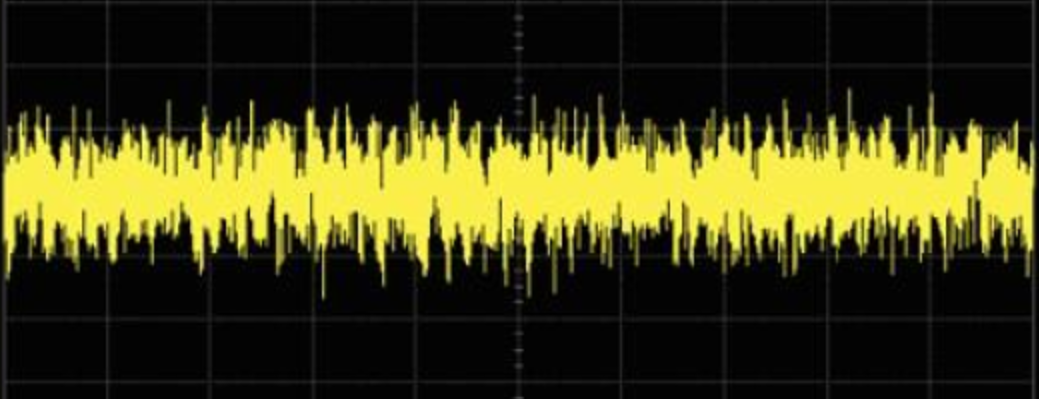

（4）EMI測試超標，懷疑是電源網絡噪聲導致。

4、仿真能力介紹

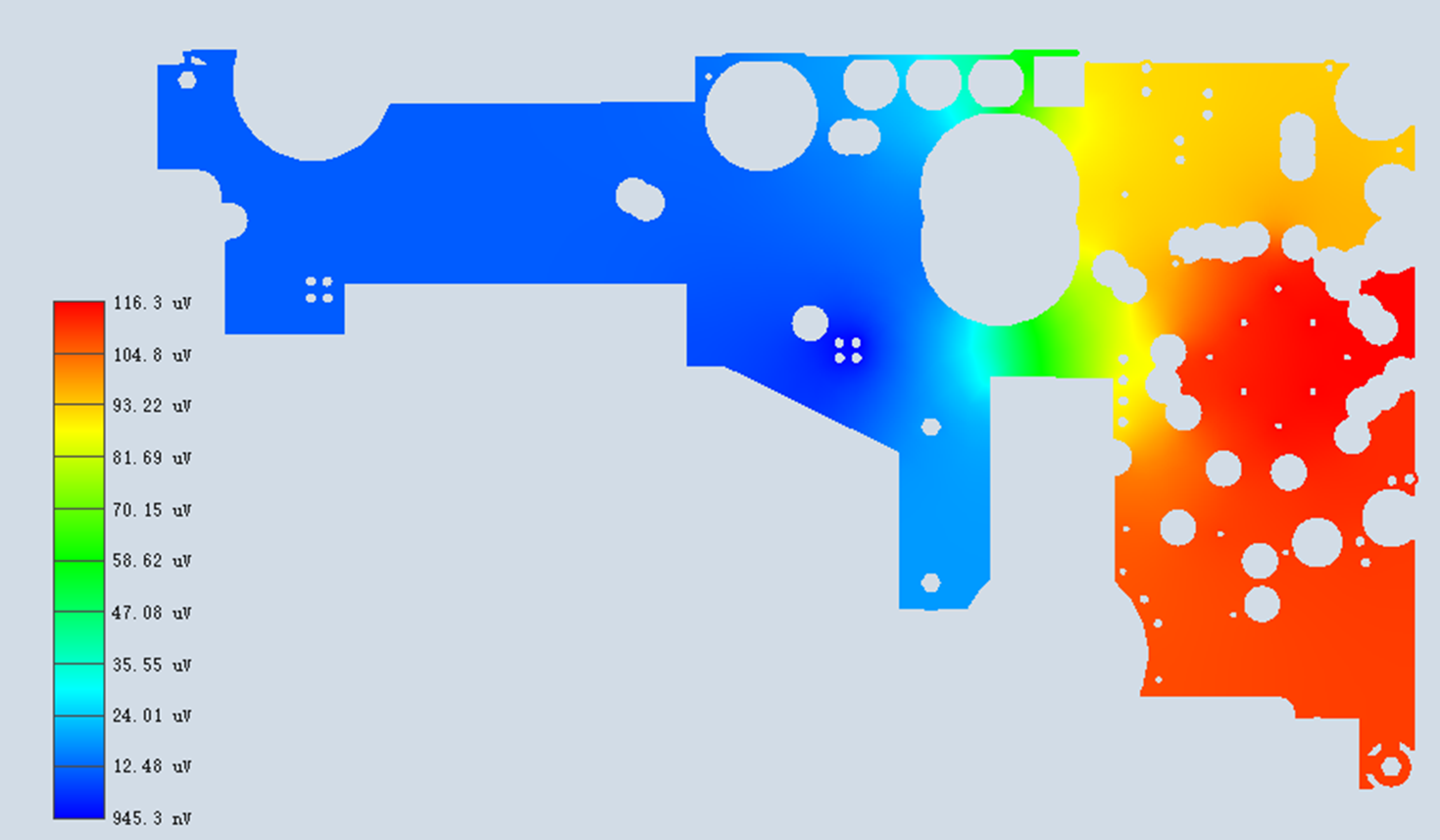

（1）直流電壓跌落仿真

    確認電源壓降是否符合要求，仿真分析走線、過孔電流密度，載流能力等。

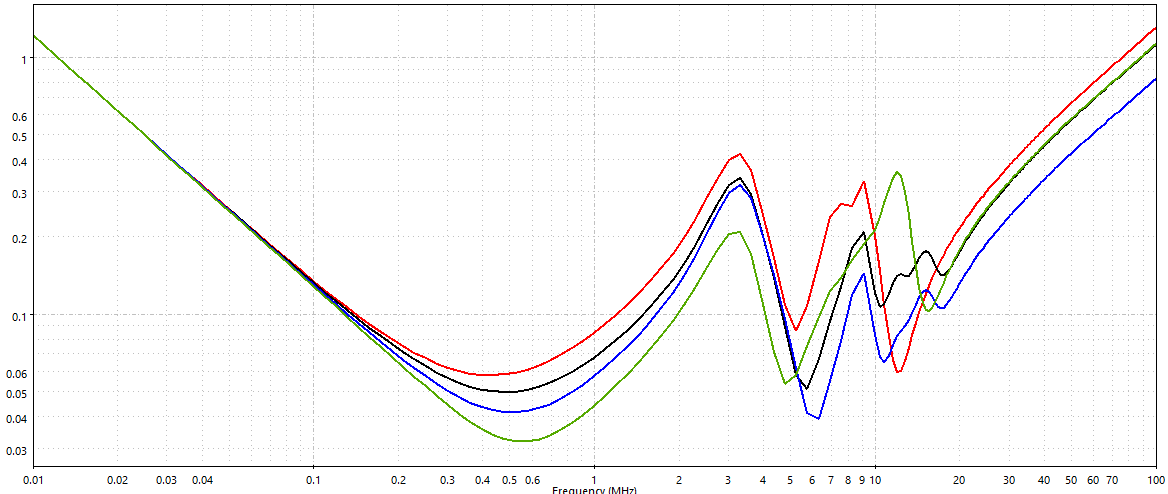

（2）PDN阻抗分析

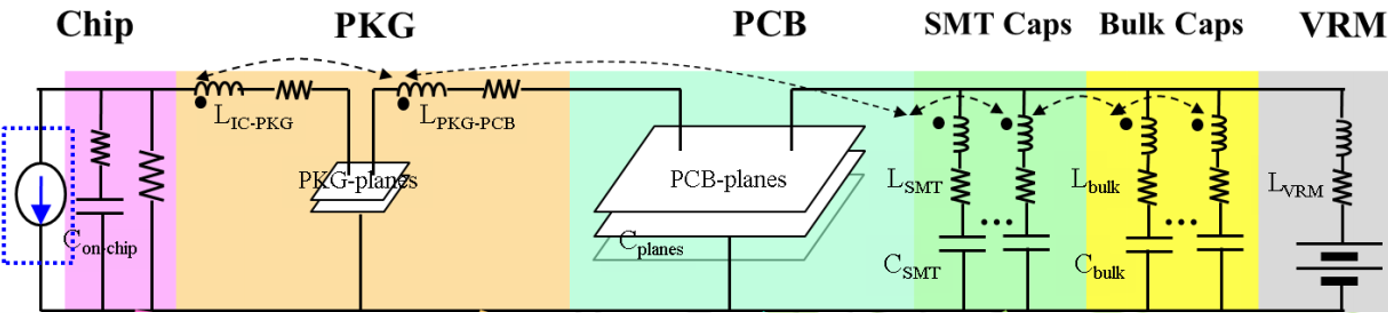

    仿真電源供電網絡的端口阻抗，優化電源供電網絡的噪聲與紋波，電容方案整改優化，電容布局設計指導。全鏈路PDN阻      抗優化,協同板級電源設計、封裝電源設計以及片上電容三部分。

（3）平面諧振分析

    基于仿真進行平面諧振的風險的評估，并對風險隱患進行抑制。

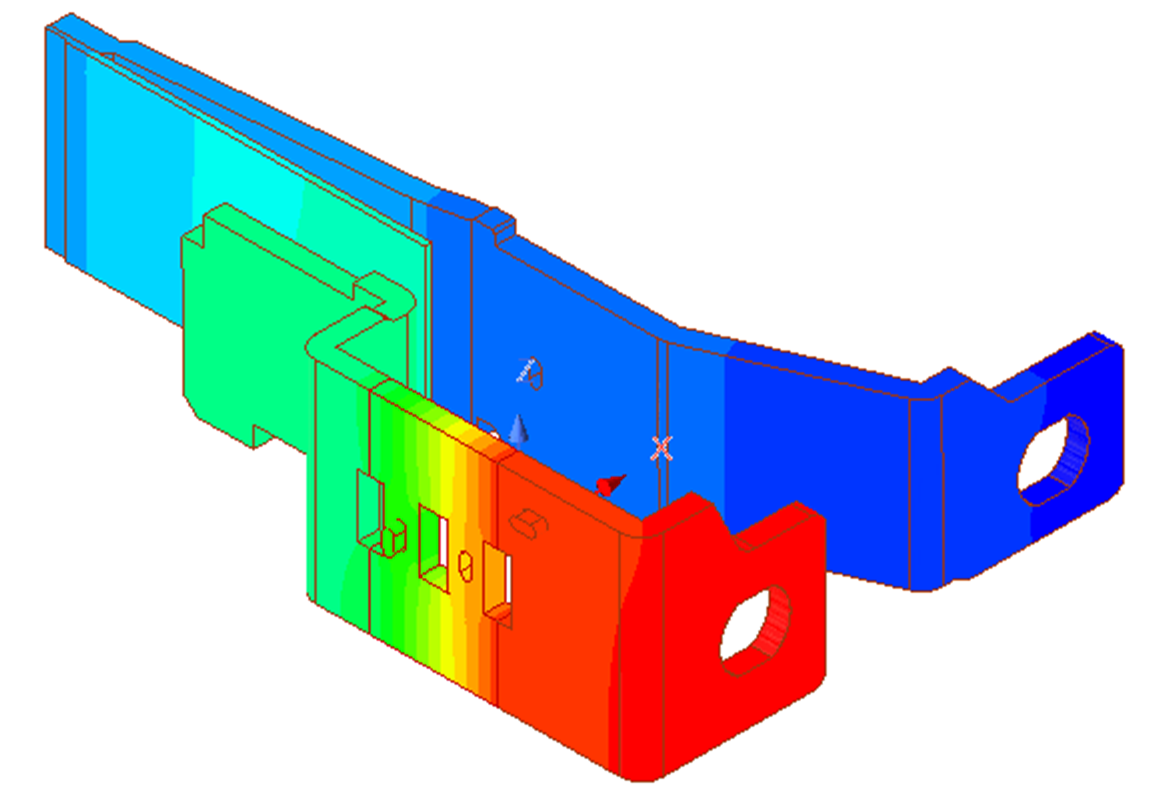

（4）電熱聯合仿真

    考慮導體電導率、器件功耗等因素，仿真單板、多板、銅排的溫升情況。
